Гидронасос — что это?
В мире существует большое разнообразие типов и конструкций гидронасоса, но всех их объединяет единый принцип действия – вытеснение жидкости. Во время работы внутри насоса образуются изолированные камеры, в которых рабочая жидкость перемещается из полости всасывания в полость нагнетания.
Основными параметрами гидронасосов являются:
- Рабочий объем (см3/об) – это объем жидкости вытесняемый насосом за 1 оборот вала.
- Максимальное рабочее давлени (МПа, bar)
- Максимальная частота вращения (об/мин)
При выборе типа насоса для гидросистемы необходимо учитывать факторы свойственные определенным видам гидронасосов и особенности гидросистемы. Основными критериями выбора насоса являются:
- Диапазон номинальных рабочих давлений
- Интервал (мин/макс) частот вращения
- Габаритные размеры
- Мощность привода для гидронасоса
- Дальнейшая стоимость и доступность обслуживания гидронасоса

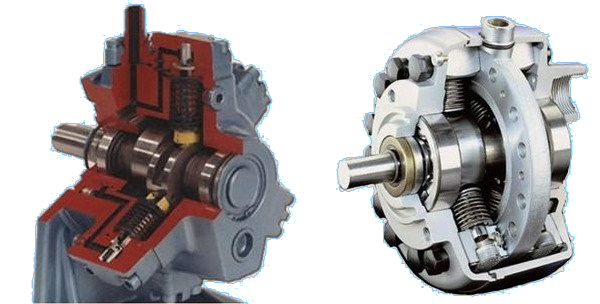

Радиально-поршневые насосы
Эти насосы применяются для гидросистем с высоким давлением (свыше 40МПа). Особенностью насосов данного типа является их малая частота вращения, она как правило не превышает 1000-2000 об/мин.
Конструктивно поршневая группа насоса установлена в роторе насоса. Ось вращения ротора и ось неподвижного статора смещены на величину эксцентриситета . При вращении ротора поршни совершают поступательное движение, а цилиндры поочередно соединяются с полостями слива и нагнетания разделенными перегородкой золотника расположенного в центре.

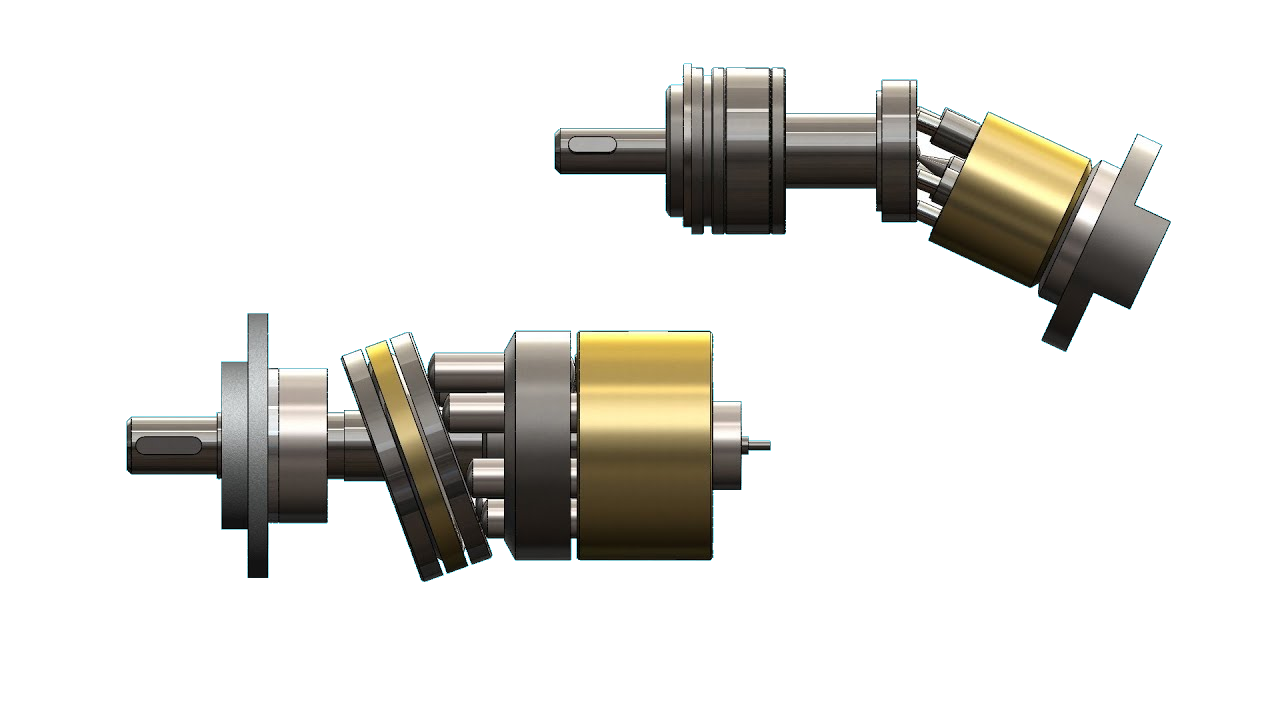

Аксиально-поршневые насосы
Это разновидность поршневых гидромашин с аксиальным расположением цилиндров.
Существует деление по типу — на аксиально-плунжерные и аксиально-поршневые гидромашины. Отличие в том, что в первых в качестве вытеснителей используются плунжеры, а во вторых — поршни.
Для насосов возможны исполнения с изменяемым рабочим объемом. Изменение рабочего объема происходит за чет изменения угла наклона диска или блока.
Шестеренные насосы
Основными элементами шестеренных насосов внешнего зацепления являются шестерни. При вращении шестерен жидкость переносится из линии всасывания в линию нагнетания. Поверхности вытесняют при вращении шестерен больше жидкости чем может поместиться в пространстве освобождаемом зацепляющимися зубьями. Разность объемов которая высвобождаемых двумя парами зубьев вытесняется в линию нагнетания.
Гидронасосы делятся на несколько видов по типу конструкции:

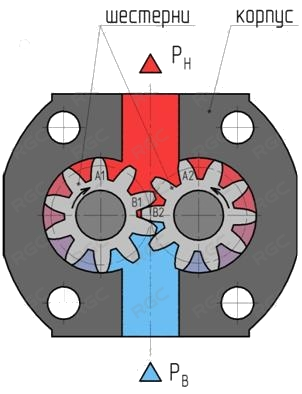

- Шестеренные насосы внешнего зацепления
Основными элементами шестеренных насосов внешнего зацепления являются шестерни. При вращении шестерен жидкость переносится из линии всасывания в линию нагнетания. Поверхности вытесняют при вращении шестерен больше жидкости чем может поместиться в пространстве освобождаемом зацепляющимися зубьями. Разность объемов которая высвобождаемых двумя парами зубьев вытесняется в линию нагнетания.

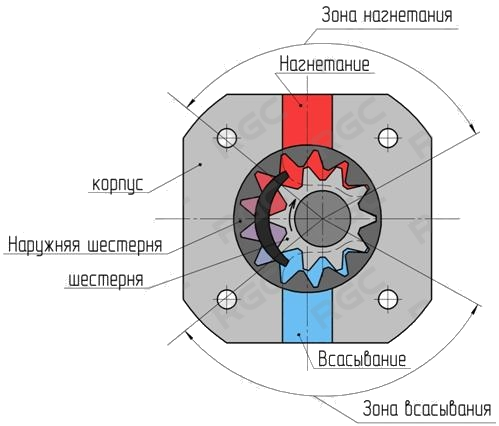

- Шестеренные насосы внутреннего зацепления
Особенностью насосов внутреннего зацепления является меньший уровень пульсаций и малый уровень шума.
Принцип работы шестеренного насоса с внутренним зацеплением состоит в переносе жидкости во впадинах шестерен от линии всасывания в нагнетания. В зоне всасывания при вращении шестерен объем камеры, образованной зубьями шестерен и серпообразным разделителем, увеличивается. При этом происходит наполнение рабочей камеры жидкостью из линии всасывания. В зоне нагнетания объем камеры уменьшается и происходит процесс вытеснения рабочей жидкости в линию нагнетания.

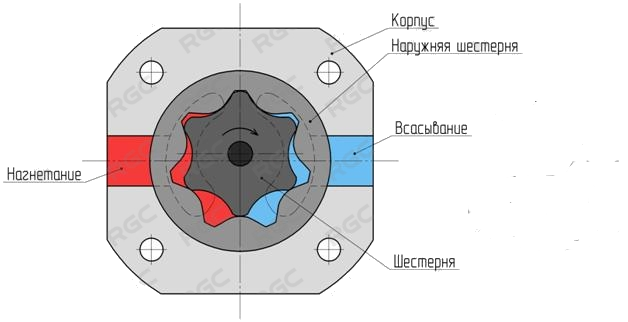

- Героторные насосы
Это разновидность шестеренных насосов с внутренним зацеплением. Отличие от шестеренного насоса с внутренним зацеплением состоит в том, что нет серпообразного разделителя. Разделение полостей всасывания и нагнетания реализовано за счет применения специального профиля шестерен которые обеспечивают постоянный контакт и разделяют полости. Принцип работы насоса данной конструкции точно такой же как и шестеренного насоса с внутренним зацеплением.
